Основная Информация.
Модель №.
TQ341F
Форма соединения
Фланец
Вождение режим
Пневматический
Номинальное давление
150–2500 фунтов
Канал
полное отверстие
Структура
шаровой клапан цапфы верхнего входа
Тип
шаровой клапан с мягким уплотнением
функция
Продувки клапан
Температура
Нормальная температура
стандарт
api 6d, api 608,asme b16.34, mss sp-72; bs5351
Применение
Промышленное Использование
проектирование и производство
api 6d, asme b16.34
предтемпературный диапазон
asme b16.34
лицом к лицу
asme b16.10
завершение соединения
rf, rtj, bw, npt, sw
специальные
nace mr-0175
сертификат тестирования

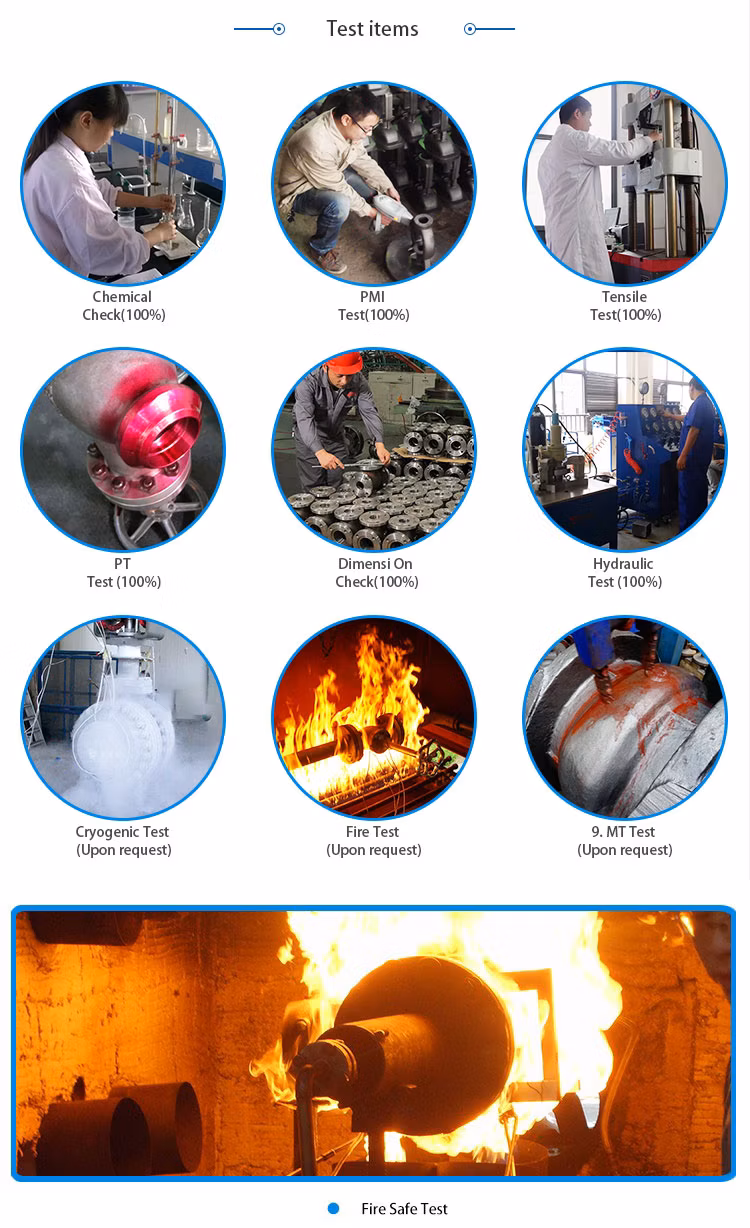

en1024 3.1; сертификат предоставляет rt, mt, pt, ut
сертификат
iso 9001, ce, api 607, api 6d
поставщик
заводской номер
период гарантии качества
18 месяцев
тип доставки
по морю, по воздуху
Транспортная Упаковка
фанерный деревянный ящик
Характеристики
100x100x100(см)
Торговая Марка
shf/oem
Происхождение
Jiangsu
Код ТН ВЭД
8481804090
Производственная Мощность
5000000
Описание Товара
Строительство осуществляется следующим образом
| Имя | Шаровой клапан с верхней входной частью |
| Размер | DN15-DN600 |
| Нормальное давление | Класс 150/300/600/900/1500/2500; PN16/PN40/PN64/PN100/PN160/PN250 |
| Стандарт дизайна | API 6D, API 608,ASME B16.34, MSS SP-72,BS5351; ISO17292,EN13709 |
| Отмечено | MSS SP-25 |
| Противопожарная конструкция | API607,API 6FA |
| Торцевой фланец | ANSI B 16.5,ASME B16.47; EN1092,DIN2543~DIN2547,AS2129 |
| Лицом к лицу | ANSI B 16.10,API 6D; DIN3202,EN558-1,EN12982,ISO 5752 |
| Верхний фланец | ISO 5211 |
| Тестовый стандарт | API598,API6D; DIN3230, EN12266,ISO 5208 |
| Подходящая температура | -10~200°C. |
| Средний | Пресная вода, канализация, морская вода, воздух, пар, пища, медицина, масла, щелочи, соль и т.д. |
| Кислая среда | NACE MR0175 |
| Эксплуатации | Ручной, с включенной передачей, с электрическим приводом, с приводом от Pheumatic |
Структура
| - Полный порт или уменьшить порт |
| - цельный корпус, верхний вход, плавающий или цапфа установлен |
| - капот с болтовым креплением и прокладкой с спиральным креплением |
| - Пожарная безопасность |
| - Антистатическая конструкция и продувочный шток |
| - Двухместная конструкция сиденья |
| - NACE MR-01-75, Дополнительное устройство блокировки |
| - принцип действия заключается в том, что рукоятка приводит в движение шток и шарик с вращением на 90° для открытия и закрытия клапанов. Когда рукоятка параллельна каналу корпуса, клапан открывается. Наоборот, когда рукоятка перпендикулярна каналу кузова, клапан закрыт. Установочная пластина может выполнять управление ограничением. |
| - сиденье имеет двойное уплотнение и мягкое уплотнение. Это очень удобно, и технология также очень проста. |
| - Прямая монтажная пластина, также называемая верхним горным фланцем, подходит для данного стандарта ISO 5211. |
1:шаровой клапан верхней тяги имеет встроенный корпус, шар, установленный на верхней цапфе. Клапаны этого типа обеспечивают удобство ремонта внутренних компонентов клапана в процессе работы или его ремонта без снятия корпуса с трубопровода. В конструкции уплотнения сиденья используется уникальное двухуровневое мягкое уплотнение и уплотнение между металлом и металлом, от тройного уплотнения. Поршень сиденья сконструирован после точного расчета, что обеспечивает надежность уплотнения с небольшим моментом открытия/закрытия и простоту эксплуатации. Клапан широко используется в природном газе и нефтепроводе, в отраслях нефтехимии, медицины, городского строительства и др.
2:его наибольшее отличие от общего шарового клапана заключается в том, что его обслуживание может быть выполнено на трубопроводе и без демонтажа с трубопровода. Каркас спинки сиденья используется для сиденья, а задняя часть фиксатора сиденья имеет наклонный угол, чтобы предотвратить накопление посторонних примесей в заднем пространстве сиденья.
3:он отличается малым крутящим моментом и надежным уплотнением, и в отличие от обычных шаровых клапанов, его седло с сферической конструкцией может автоматически регулировать положение уплотнения.
4:шар, устанавливаемый на цапфу: С неподвижным шаровым кольцом и плавающими кольцами седла. Подшипники поглощают боковую нагрузку, создаваемое давлением на шарик.
5:Независимый шарик и шток: Шарик и шток независимы, чтобы минимизировать влияние бокового усилия на шарик.
6:Двойная блокировка и прокачка (DBB): Оба сиденья удерживают соответствующее давление независимо от давления в полости кузова, которое является идеальным
для проверки герметичности сидений.
7:Самоосвобождающиеся кольца седла - два кольца седла обеспечивают двунаправленное уплотнение клапанов.
8:клапаны с мягким седлом: В клапанах, предназначенных для стандартного обслуживания, в металлический держатель сиденья вставляется эластичный материал, который обеспечивает мягкое сидение, действующее в дополнение к металлическому седлу между шариком и кольцами седла.
Дополнительные функции
1:Аварийный герметик для уплотнения штока впрыска и поверхности седла
2:Металлические клапаны
3:сиденья с двойным эффектом поршня
4: Удлиненный шток и фитинги для обслуживания под землей
5:доступны различные материалы для кузова, отделки, наложения области уплотнения и уплотнения
Основная часть и материалы
| Названия деталей | Материалы деталей | ||||||
| Органа | WCB/A105 | LCB/LF2 | CD4MCuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Капот | WCB/A105 | LCB/LF2 | CD4MCuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Мяч | A105+ENP | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Стебель | A105 | F304 | F51 | F304 | F316 | F304L | F316L |
| Цапфа | A105 | F304 | F51 | F304 | F316 | F304L | F316L |
| Подшипник | 304+ПТФЭ | 304+ПТФЭ | 316+ПТФЭ | 304+ПТФЭ | 316+ПТФЭ | 304L+PTFE | 316L+PTFE |
| Антистатическая пружина | А313-304 | А313-304 | А313-316 | А313-304 | А313-316 | А313-316 | А313-316 |
| Фиксатор сиденья | 13%Cr | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Пружина сиденья | A313-304,A313-316,INCONEL X-750 | ||||||
| Установите уплотнительное кольцо | RPTFE/ PTFE/ PEEK/ НЕЙЛОН/ ДЕЛРИН | ||||||
| Упаковка | Графит/ПТФЭ | ||||||
| Прокладка | SS304+графит/SS304+графит | ||||||
| Болты/гайки | B7/2H | L7/4 | B8M/8M | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Подходящий носитель | W.O.G и т.д. | HNO3, CH3OOH и т.д. | |||||
| Подходящая температура | -29~150 °C. | -46~150°C. | -29~150 °C. | --29~150 °C. | -29~150 °C. | --29~150 °C. | -29~150 °C. |
Размер изделия
Дисплей продукта
Введение в компанию
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ Вопрос: Почему мы?
О: Мы производитель , мы производим клапаны уже более 20 лет .
Б) у нас есть свой собственный кастинг-фаундарий в больших масштабах
В. какой срок оплаты Вы используете?
A: T/T , L/C или другой приемлемый платеж.
В:можем ли мы распечатать логотип на вашей продукции?
Ответ: да, мы предлагаем OEM/ODM-услуги, мы поддерживаем индивидуальный логотип, размер, пакет и т.д.
В: Каков ваш основной рынок?
A: Северная Америка, Южная Америка, Восточная Европа, Юго-Восточная Азия, Африка, Океания, Средне-восточная, Восточная Азия, Западная Европа
В: Могу ли я получить образцы с вашего завода?
Ответ: Да, образцы можно предоставить.
В: Если у продукции есть проблемы с качеством, как бы вы могли решить эту проблему?
Ответ: Мы несем ответственность за все проблемы качества.
В: Как насчет емкости?

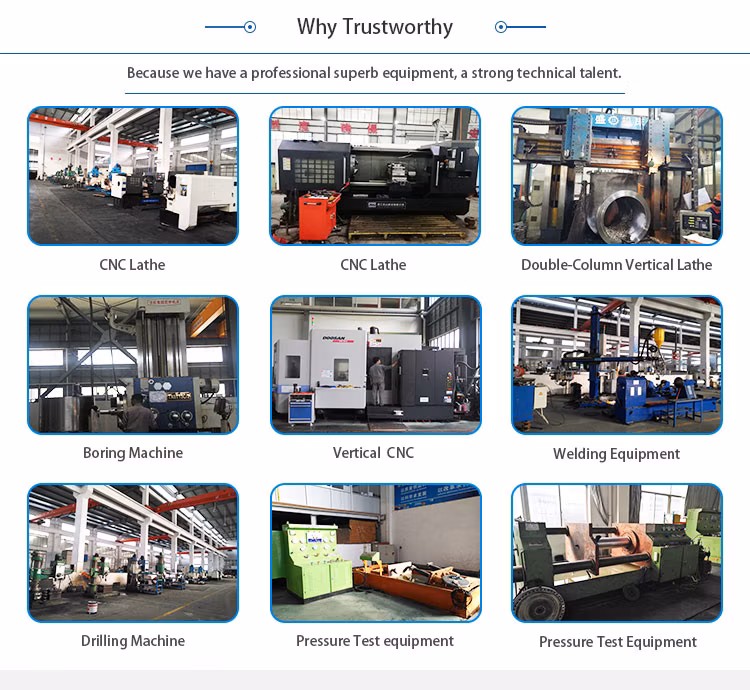

A:у нас есть 300 сотрудников, 50 станков с ЧПУ, 5 человек , которые занимаются проверкой качества и 5 инженеров. Наши 6 мастерских по литым блокам
может обеспечить своевременное и качественное выполнение.
