Основная Информация.
Описание Товара

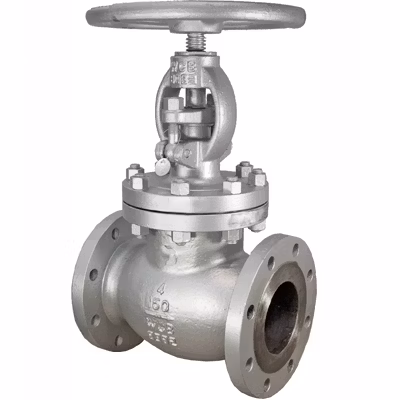

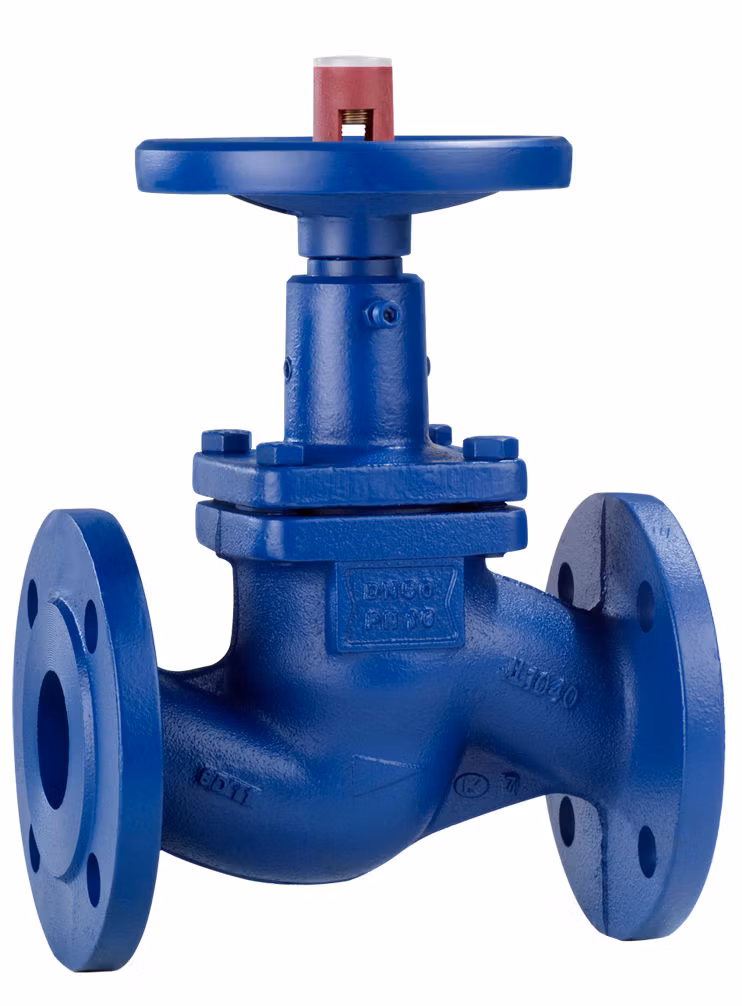

Шагоный клапан из литой стали является одной из наиболее распространенных форм клапана. Использование этого клапана дает множество преимуществ. Затем мы связываем различные формы шаровых клапанов с другими видами клапанов, такими как запорные клапаны и шаровые клапаны.
Рассмотрите три ключевых свойства клапана с шаром, чтобы убедиться, что он соответствует вашим условиям применения.
Они являются, прежде всего, клапанами поперечного привода, которые открываются и закрываются в ответ на усилие штока, прилагающееся к его прижатия. Во-вторых, они контролируют поток жидкости, позволяя, останавливая или регулируя его. Некоторые клапаны имеют два состояния: Открытые и закрытые, однако, клапаны с шаром могут управлять расходом без полной остановки. В-третьих, сравнимы с другими клапанами, они несут большие потери головки, что является компромиссом для дросселирующего обслуживания.
Литые стальные шаровые клапаны являются отличным выбором для использования в воде, газе и пара. Они обеспечивают множество преимуществ по сравнению с другими типами клапанов, например, повышенную прочность и жесткие допуски. Ниже приведены некоторые из основных преимуществ использования литых стальных шароуправляющих клапанов:
Прочность: Литые стальные шаровидные конструкции невероятно долговечны, что делает их идеальным выбором для установки в больших объемах.
Допуски: Клапаны с шаром имеют очень жесткие допуски, что означает, что они будут работать плавно и ответственно даже в тяжелых условиях.
Рабочее давление: Шаземные клапаны могут выдерживать высокое рабочее давление без повреждений. Это идеально подходит для применения в условиях, требующих высокой скорости потока или агрессивного режима охлаждения/нагрева.

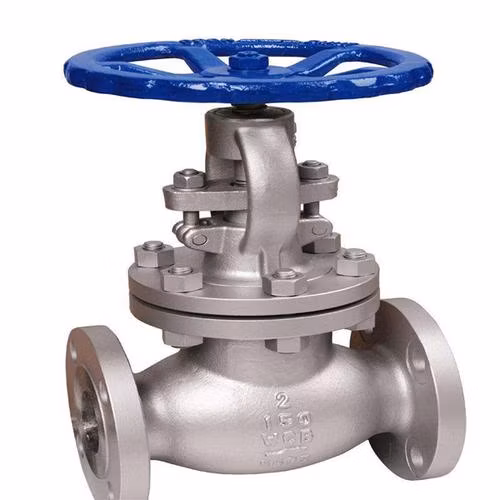

Клапаны с шаром регулируют поток в трубопроводе и обеспечивают положительные возможности отключения. Запорный шаровой клапан 012311 оснащен литой стальной и алюминиевой бронзовой облицовкой, а также фланцевым соединением. Номинальное давление составляет 150 фунтов.
Стандарт дизайна: API 600, API6D
Диапазон давления: От 150 до 2500 фунтов
Диапазон размеров: От 2" до 24" (DN50-DN600)
Материал: Углеродистая сталь, WCA, WCB, WCC
Тип соединения: Фланцевый и стыковой
Рабочая температура: От -196 до 650 градусов Цельсия
Тип работы: Маховичок
Материал уплотняющей поверхности: Сплав
Проверка давления: API598
Грань к грани: ASME B16.10
Установка литых стальных шароукладных клапанов является сложным процессом, но с правильными шагами это можно сделать безопасно и правильно. Обязательно ознакомьтесь с клапаном и его компонентами, проверьте размеры, убедитесь, что клапан надежно подсоединен и выровнен, проверьте клапан и регулярно проверяйте его. Это поможет обеспечить успешную установку и многолетний срок надежного обслуживания клапана.
- СТАНДАРТНЫЕ МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ
| ПУНКТ | НАЗВАНИЕ ДЕТАЛИ | МАТЕРИАЛОВ |
| 1 | Органа | ASTM A216 GR.WCB |
| 2 | Кольцо сиденья | ASTM A105 + Спутниковый |
| 3 | Диск | ASTM A105 + 13Cr |
| 4 | Упорная пластина диска | ASTM A276 тип 420 |
| 5 | Гайка диска | ASTM A276 тип 410 |
| 6 | Стебель | ASTM A182 GR.F6 |
| 7 | Гайки болтов крепления капота | ASTM A194 GR.2H |
| 8 | Болты крепления капота | ASTM A193 GR.B7 |
| 9 | Прокладка | Мягкий утюг + графит |
| 10 | Втулка заднего сиденья | ASTM A276 тип 410 |
| 11 | Уплотнение штока | Графит в оплетке и графитное кольцо |
| 12 | Капот | ASTM A216 GR.WCB |
| 13 | Штифты с проушинами | Углеродистая сталь |
| 14 | Сальник | ASTM A276 тип 410 |
| 15 | Фланец сальника | ASTM A216 GR.WCB |
| 16 | Болты с проушиной сальника | ASTM A307 GR.B |
| 17 | Гайки рым-болтов | ASTM A194 GR.2H |
| 18 | Втулка вилки | ASTM A439 GR.D-2 |
| 19 | Винт | Углеродистая сталь |
| 20 | Ручное колесо | Ковкий чугун |
| 21 | Гайка крепления ручного колеса | ASTM A194 GR.2H |
| 22 | Шайба | Углеродистая сталь |
| 23 | Вилка | ASTM A216 GR.WCB |
| 24 | Гайки болтов крепления поддона вилки | ASTM A194 GR.2H |
| 25 | Болты крепления корпуса вилки | ASTM A193 GR.B7 |
| 26 | Подшипник | Сталь |
